新能源汽車電池管理系統（BMS）控制板發熱嚴重，該如何選擇散熱風扇？

隨著新能源汽車產業的快速發展，電池管理系統（BMS）在整車中的重要性不斷提升。BMS負責監測電池電壓、電流、溫度以及電池狀態，并通過控制策略保證動力電池在安全、高效的狀態下運行。然而在實際應用中，BMS控制板往往集成了大量MOS管、功率IC、MCU以及通信模塊，這些電子元件在運行過程中會產生大量熱量。如果散熱設計不合理，容易導致系統溫度升高，進而影響電子元件穩定性甚至縮短設備壽命。

在這種情況下，合理選擇散熱風扇成為BMS系統熱管理的重要手段。本文將從BMS控制板的散熱特點、風扇選型原則以及山洋San Ace散熱風扇的產品類型等方面進行詳細分析，為工程師提供參考。

---

BMS控制板發熱的主要來源

新能源汽車BMS系統通常部署在電池包內部或電池管理模塊中，其工作環境較為復雜?？刂瓢灏l(fā)熱主要來自以下幾個方面。

當系統長時間處于高負載工作狀態時，BMS控制板內部溫度可能持續上升。如果沒有良好的散熱方案，可能會出現以下問題：

1. 電子元件性能下降

2. 系統穩定性降低

3. 電池管理精度下降

4. 整車安全風險增加

因此，在BMS設計階段，必須考慮有效的散熱結構，其中主動散熱風扇是一種常見且高效的方案。

---

BMS散熱設計面臨的主要挑戰

新能源汽車的工作環境與普通電子設備不同，BMS散熱設計需要面對多種復雜條件。

在這種環境下，僅依靠自然散熱往往難以滿足需求，因此很多BMS系統會采用主動散熱方式，例如安裝工業級散熱風扇，以提高空氣流通效率。

---

BMS系統散熱風扇的應用需求

BMS系統通常安裝在電池包或控制模塊內部，其工作環境與傳統電子設備不同，因此對散熱風扇提出了更高要求。

---

工作溫度范圍寬

新能源汽車在不同地區運行時環境溫度差異較大，例如：

因此風扇需要具備寬溫工作能力。

---

高可靠性

BMS屬于關鍵安全系統，風扇必須具備長壽命設計，減少維護和更換頻率。

---

抗震性能

新能源汽車行駛過程中會產生振動，因此風扇需要具備良好的抗震性能。

---

體積緊湊

電池包內部空間有限，因此散熱風扇需要兼顧尺寸和性能。

---

BMS散熱風扇選型關鍵參數

在選擇散熱風扇時，需要重點考慮以下幾個核心參數。

1 風量（Airflow）

風量表示單位時間內通過風扇的空氣體積，是決定散熱能力的重要指標。

一般來說，BMS控制板散熱通常需要中等以上風量，以保證熱空氣能夠及時排出。

---

2 風壓（Static Pressure）

當設備內部風道較窄或空氣阻力較大時，需要選擇風壓較高的風扇，否則空氣難以有效流動。

對于結構緊湊的BMS控制模塊，高風壓風扇通常更合適。

---

3 風扇尺寸

散熱風扇尺寸需要根據設備空間進行選擇。

常見尺寸如下：

尺寸越大，通?？梢蕴峁└唢L(fēng)量。

---

4 工作溫度范圍

新能源汽車需要在極端環境下運行，因此散熱風扇必須具備較寬的溫度適應能力。

對于新能源汽車系統，建議優先選擇寬溫型風扇。

---

5 使用壽命與可靠性

BMS系統通常需要長期穩定運行，因此風扇壽命也是重要指標。

工業級長壽命風扇能夠減少維護成本并提高系統可靠性。

---

適用于BMS散熱的山洋San Ace風扇類型

山洋San Ace系列風扇在工業設備和新能源汽車領域具有較高應用率，其產品類型豐富，可滿足不同散熱需求。

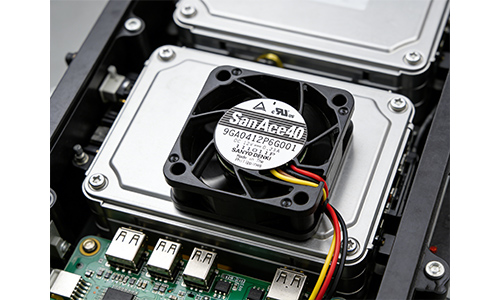

1 山洋San Ace直流散熱風扇（DC Cooling Fan）

特點：

• 結構簡單

• 風量穩定

• 適用于一般電子設備散熱

適用于BMS控制板基礎散熱應用。

---

2 山洋San Ace雙重反轉風扇（Counter Rotating Fan）

特點：

• 雙葉輪設計

• 高風壓

• 適合高密度電子設備

在BMS控制板結構緊湊的情況下，可以有效提高散熱效率。

---

3 山洋San Ace正反轉風扇（Reversible Flow Fan）

特點：

• 支持氣流方向切換

• 便于設備清理灰塵

• 提高維護效率

適合長期運行的新能源汽車系統。

---

4 山洋San Ace防水風扇（Splash Proof Fan）

新能源汽車電池包可能存在潮濕環境，因此防水風扇可以有效提升設備可靠性。

---

5 山洋San Ace長壽命風扇（Long Life Fan）

特點：

適用于需要長期穩定運行的BMS系統。

---

6 山洋San Ace寬溫范圍風扇（Wide Temperature Range Fan）

適用于極端環境。

非常適合新能源汽車應用。

---

適用于BMS系統的山洋San Ace散熱風扇類型

山洋San Ace系列散熱風扇產品在工業控制、新能源設備以及通信設備等領域具有廣泛應用，其產品種類豐富，可以滿足不同散熱需求。

常見產品類型包括：

在新能源汽車BMS系統中，常見應用組合為寬溫風扇與長壽命風扇，以滿足高可靠性要求。

---

新能源汽車電池管理系統（BMS）是保障動力電池安全的重要模塊，而控制板發熱問題是影響系統穩定運行的重要因素之一。通過合理選擇散熱風扇，可以有效降低電子器件溫度，提高系統可靠性。

在風扇選型過程中，應重點考慮風量、風壓、尺寸、電壓以及使用壽命等參數。同時，選擇具備寬溫范圍、高可靠性以及長壽命設計的工業級散熱風扇產品，將有助于提升新能源汽車BMS系統整體穩定性。

山洋San Ace系列散熱風扇產品種類豐富，包括直流散熱風扇、雙重反轉風扇、防水風扇、長壽命風扇以及寬溫范圍風扇等，能夠滿足新能源汽車BMS系統不同場景的散熱需求。合理的風扇選型與散熱設計，將為新能源汽車電子系統提供更加穩定可靠的熱管理解決方案。
